Briggs & Stratton varaosat löytyvät varmimmin valmistajan virallisista varaosakuvista. Varaosakuvat ovat räjäytyskuvia laitteesta tai moottorista: jokainen osa näkyy kuvassa, ja osaluettelossa on sitä vastaava varaosanumero. Kun poimit varaosanumeron, löydät tuotteen nopeasti myös meidän verkkokaupastamme.

Briggs & Strattonin varaosahaussa on tärkeää erottaa toisistaan moottorin varaosat ja laitteen varaosat:

• Valitse Briggs & Stratton Engine Parts, kun etsit varaosia itse moottoriin. Tällöin tarvitset yleensä moottorin Model- ja Type-tiedot.
• Valitse Equipment Parts, kun etsit varaosia itse laitteeseen, kuten aggregaattiin, vesipumppuun tai painepesuriin. Tällöin tarvitset yleensä laitteen oman mallinumeron.

Meiltä saat alkuperäisiä Briggs & Stratton varaosia niin pitkälle kuin osia on saatavilla. Moniin kohteisiin löytyy myös tarvikevaraosia. Molemmat löytyvät helpoiten juuri varaosanumerolla.

Näin löydät oikean Briggs & Stratton varaosan

1. Päätä ensin, etsitkö moottorin vai laitteen varaosia.
2. Jos etsit moottorin varaosia, tarvitset moottorin Model- ja Type-tiedot.
3. Jos etsit laitteen varaosia, tarvitset laitteen oman mallinumeron.
4. Avaa valmistajan varaosahaku: shop.briggsandstratton.com/pages/parts-lookup
5. Valitse Briggs & Stratton Engine Parts, jos haet moottorin osia.
6. Valitse Equipment Parts, jos haet laitteen osia.
7. Avaa varaosakuvat ja etsi kuvasta osan numero. Katso sitä vastaava varaosanumero osaluettelosta.
8. Syötä varaosanumero meidän verkkokaupan hakuun sivun yläreunaan. Saat oikean varaosan ja monissa tapauksissa myös tarvikevaraosan, jos sellainen on saatavilla. Jos haku ei tuota tulosta, olethan meihin yhteydessä, niin katsotaan yhdessä.

Sisältö tällä sivulla

• Briggs & Stratton varaosakuvat – helpoin tapa löytää oikea varaosa
• Milloin valitsen Engine Parts ja milloin Equipment Parts?
• Moottorin varaosia haettaessa tarvitset Model- ja Type-tiedot
• Briggs & Stratton moottorin numerorakenne
• Mistä löydän Briggs & Stratton -moottorin Model- ja Type-numeron?
• Laitteen mallinumeron haku – milloin sitä käytetään?
• Mistä löydän Briggs & Stratton -laitteen mallinumeron?
• Briggs & Stratton käyttöohjeet ja manuaalit
• Tarvitsetko apua Briggs & Stratton varaosissa?

---

Briggs & Stratton varaosakuvat – helpoin tapa löytää oikea varaosa

Briggs & Stratton varaosahaussa oikean hakutavan valinta on tärkeää heti alussa. Moottorin varaosia haetaan moottorin omilla tunnistetiedoilla, eli Model- ja Type-numeroilla. Laitteen varaosia taas haetaan laitteen omalla mallinumerolla. Näin löydät nopeasti esimerkiksi Briggs & Stratton moottorin varaosat, aggregaatin varaosat, vesipumpun varaosat tai painepesurin varaosat ilman arvailua.

Varaosakuvissa jokainen osa näkyy kuvassa ja sitä vastaava varaosanumero löytyy osaluettelosta. Kun otat varaosanumeron talteen ja haet sillä verkkokaupastamme, löydät oikean osan nopeimmin.

---

Milloin valitsen Engine Parts ja milloin Equipment Parts?

Valitse Briggs & Stratton Engine Parts, kun etsit varaosia itse moottoriin. Tämä koskee tyypillisesti esimerkiksi ruohonleikkurissa, ajoleikkurissa, lumilingossa tai muussa laitteessa olevaa Briggs & Stratton -moottoria.

Valitse Equipment Parts, kun etsit varaosia itse laitteeseen. Tämä koskee esimerkiksi Briggs & Stratton -aggregaattia, vesipumppua, painepesuria tai muuta valmista laitetta.

Huom: samalla varaosahaun sivulla näkyvät myös Ferris, Simplicity, Snapper ja Snapper Pro. Näiden merkkien tarkemmat ohjeet löydät omilta sivuiltamme:

• Ferris varaosat
• Simplicity varaosat
• Snapper varaosat (myös Snapper Pro)

---

Moottorin varaosia haettaessa tarvitset aina Model- ja Type-tiedot

Kun etsit Briggs & Stratton moottorin varaosia, tarvitset aina moottorin Model- sekä Type-tiedot. Käytännössä haussa käytetään moottorin tunnusta muodossa:

123456-1234-12

Tämä voi sisältää numeroita ja kirjaimia, esimerkiksi:

• 104M02-0004-F1
• 09P602-0001-H1

Tärkeää: jos mallin alkuosa on viisinumeroinen, lisää alkuun 0. Esimerkiksi jos tunnus näyttää tältä:

• 9P602-0001-H1

Se syötetään hakuun näin:

• 09P602-0001-H1

Toisin sanoen moottorin 5-numeroiset mallit saavat aina etunollan varaosahaussa ja manuaalihaussa.

---

Briggs & Stratton moottorin numerorakenne

Moottorin tunniste jakautuu yleensä kolmeen osaan:

• Model Number = moottorin mallinumero
• Type Number = moottorin tarkempi tyyppi
• Code Number = valmistukseen liittyvä koodi

Varaosia haettaessa tärkeimmät tiedot ovat yleensä Model + Type. Monessa ohjeessa puhutaan myös siitä, että ensimmäiset 10 merkkiä muodostavat käytännössä moottorin model + type -haun perustan.

Briggs & Stratton moottorin mallinumero

Briggs & Stratton -moottorin mallinumero ei ole satunnainen, vaan se kertoo moottorin teknisistä ominaisuuksista. Pelkän mallinumeron perusteella voidaan tunnistaa moottorin rakenne, käyttötarkoitus ja varustelu.

A. Ensimmäinen yksi tai kaksi numeroa ilmaisee moottorin likimääräisen iskutilavuuden kuutiotuumina (Cubic Inch Displacement).

Tämä tarkoittaa moottorin tilavuutta amerikkalaisessa yksikössä nimeltä cubic inch (kuutiotuuma). Yksi cubic inch vastaa noin 16,387 cm³.

Muunnos:
1 cubic inch = 16,387 cm³
Cubic inch × 16,387 = cm³
cm³ ÷ 16,387 = cubic inch

Esimerkiksi:

• 1 in³ = 16,387 cm³
• 10 in³ = noin 164 cm³
• 20 in³ = noin 328 cm³
• 30 in³ = noin 492 cm³
• 50 in³ = noin 819 cm³

Taulukossa näkyvä merkintä 2–61 tarkoittaa, että tämä mallinumerojärjestelmä kattaa moottorit, joiden iskutilavuus on noin 2–61 cubic inch, eli noin 33–1000 cm³. Se ei siis ole yksi yksittäinen koodi, vaan koko järjestelmän kattama tilavuusalue.

B. Tilavuuden jälkeinen ensimmäinen merkki ilmaisee perussuunnittelusarjan (Basic Design Series), joka liittyy sylinterirakenteeseen, sytytykseen, yleiseen rakenteeseen ja muihin teknisiin perusominaisuuksiin.

C. Tilavuuden jälkeinen toinen merkki ilmaisee kampiakselin suunnan (Orientation of Crankshaft).

D. Tilavuuden jälkeinen kolmas merkki ilmaisee laakerityypin sekä sen, onko moottorissa alennusvaihde, apukäyttö tai erityinen voitelutapa.

E. Viimeinen merkki ilmaisee käynnistintyypin (Type of Starter).

BRIGGS & STRATTONIN MALLINUMEROJÄRJESTELMÄ

A	B	C	D	E
ISKUTILAVUUS (CUBIC INCH)	TILAVUUDEN JÄLKEINEN ENSIMMÄINEN MERKKI PERUSSUUNNITTELUSARJA	TILAVUUDEN JÄLKEINEN TOINEN MERKKI KAMPIAKSELIN SUUNTA	TILAVUUDEN JÄLKEINEN KOLMAS MERKKI PTO-LAAKERI, ALENNUSVAIHDE, APUKÄYTTÖ, VOITELU	TILAVUUDEN JÄLKEINEN NELJÄS MERKKI KÄYNNISTINTYYPPI
2–61	A–Z	0–4 = vaaka-akseli 5–9 = pystyakseli A–G = vaaka-akseli H–Z = pystyakseli	3 = kuulalaakeri 4 = kuulalaakeri, painevoitelu 5 = liukulaakeri, alennusvaihde (6:1), vastapäivään pyörivä 6 = kuulalaakeri, alennusvaihde (2:1), vastapäivään pyörivä 7 = liukulaakeri, painevoitelu 9 = liukulaakeri, apukäyttö	0 = ilman käynnistintä 2 = narukäynnistin 5 = sähkökäynnistin 6 = vain laturi (alternaattori) 7 = sähkökäynnistin laturilla

ESIMERKKI – Mallin 303447 tunnistaminen

30 3 4 4 7

Tämä mallinumero jaetaan osiin seuraavasti:

• 30 = 30 cubic inch
• 3 = suunnittelusarja 3
• 4 = vaaka-akseli
• 4 = kuulalaakeri + painevoitelu
• 7 = sähkökäynnistin laturilla

Mitä “30 Cubic Inch” tarkoittaa käytännössä?

Se tarkoittaa, että moottorin iskutilavuus on noin 30 kuutiotuumaa. Kun tämä muutetaan kuutiosenttimetreiksi:

30 × 16,387 = 491,61 cm³

Eli mallinumeron alun 30 voi käytännössä ymmärtää tarkoittavan noin 492 cm³, eli pyöristettynä noin 500 cc.

Siksi tämän esimerkin rivi voidaan lukea näin:

• 30 Cubic Inch = noin 492 cm³ / noin 500 cc
• Design Series 3 = suunnittelusarja 3
• Horizontal Shaft = vaaka-akseli
• Ball Bearing Pressure Lubrication = kuulalaakerointi ja painevoitelu
• Electric Starter with Alternator = sähkökäynnistin laturilla

Toisin sanoen mallinumeron 303447 alun 30 ei ole satunnainen numero, vaan se kertoo moottorin koon kuutiotuumina.

TYPE-NUMERO

TYPE 123401

Type-numero yksilöi moottorin tarkemmat tehdas- ja rakenne-erot, kuten:

• mekaaniset osat ja rakennevariaatiot
• maalin värin
• tarrat ja merkinnät
• säätönopeuden
• alkuperäisen laitevalmistajan (OEM)

Eli kaksi saman mallin moottoria voivat olla eri type-numerolla hieman erilaisia toteutukseltaan, vaikka perusrakenne olisi sama.

CODE-NUMERO

CODE 01061201

Code-numero kertoo moottorin valmistuspäivän sekä kokoonpanolinjan ja tehtaan. Se luetaan seuraavasti:

VUOSI	KUUKAUSI	PÄIVÄ	KOKOONPANOLINJA JA TEHDAS
01	06	12	01

Tämä tarkoittaa:

• 01 = vuosi 2001
• 06 = kesäkuu
• 12 = kuukauden 12. päivä
• 01 = kokoonpanolinja ja valmistuslaitos

Eli CODE 01061201 tarkoittaa, että moottori on valmistettu 12.6.2001 kokoonpanolinjalla / tehtaassa 01.

Code-numero ei siis kuvaa moottorin rakennetta, vaan kertoo milloin ja missä valmistuserässä moottori on tehty.

KÄYTÖSTÄ POISTETUT HISTORIALLISET KOODIT

Sarake E: käytöstä poistettuja historiallisia numeroita ovat:

• 1 = narukäynnistin
• 3 = vain sähkökäynnistin 110 tai 230 voltin vaihdevedolla
• 4 = sähkökäynnistin / 110 tai 230 voltin vaihdeveto laturilla
• 7 = vain sähkökäynnistin 12 tai 24 voltin vaihdevedolla
• 8 = pystysuora vetokäynnistin tai sivuvetokäynnistin
• 9 = mekaaninen käynnistin
• A = sähkökäynnistin 12 tai 24 voltin vaihdevedolla sekä laturilla ja invertterillä

Sarake D: käytöstä poistettuja historiallisia numeroita ovat:

• 1 = liukulaakeri / DU
• 2 = holkkilaakeri, laippakiinnitys, roiskevoitelu
• 8 = liukulaakeri, apukäyttö (PTO) kohtisuorassa kampiakseliin nähden

Yhteenveto: pelkän mallinumeron perusteella pystyt tunnistamaan moottorin keskeiset ominaisuudet ja varmistamaan, että tilaat oikeat Briggs & Stratton varaosat.

---

Mistä löydän Briggs & Stratton -moottorin Model- ja Type-numeron?

Briggs & Stratton -moottorin Model- ja Type-tiedot löytyvät yleensä suoraan moottorista. Useimmiten numero on stanssattu metalliin. Joissakin moottoreissa tiedot löytyvät moottorin suojakopan tai muun näkyvän osan alueelta.

Yleisohje: moottorin numerot löytyvät fyysisestä moottorista ja sisältävät tavallisesti kirjainten ja numeroiden yhdistelmän. Numerointi jakautuu usein kolmeen osaan: [Model Number] - [Engine Type Number] - [Code Number].

Tuotteessa mallinumero taas voi sijaita rungossa, pohjassa, kehyksessä tai muussa laitteen osassa. Laitteen puolella numerointi on yleensä muodossa [Model Number] - [Revision Number].

Esimerkki moottorin numerotiedosta

Moottorin varaosia haettaessa tarkista aina, että syötetty tunnus on oikeassa muodossa ja että mahdollinen "0" on lisätty eteen.

---

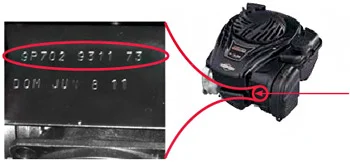

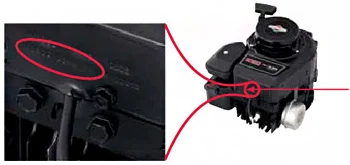

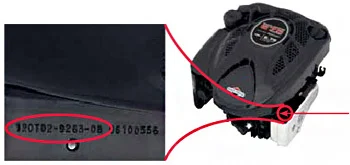

Työnnettävät ruohonleikkurit (Push Mower Engine) – Briggs & Stratton moottorin varaosat

Sijainti: moottorin päältä, suojakopan päältä tai äänenvaimentimen puolelta. Työnnettävien leikkureiden moottoreissa tunnus löytyy tyypillisesti yhdestä kolmesta yleisestä kohdasta moottorin ulkopinnalta.

---

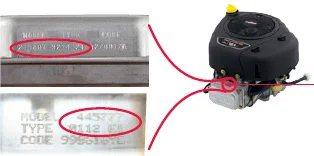

Ajoleikkurit ja puutarhatraktorit (Riding Lawn Mower Engine) – Briggs & Stratton moottorin varaosat

Sijainti: moottorissa, yleensä venttiilikopan, suojapellin tai muun näkyvän moottoriosan alueella.

---

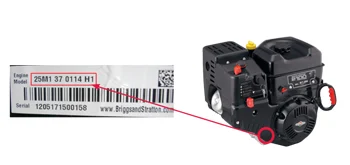

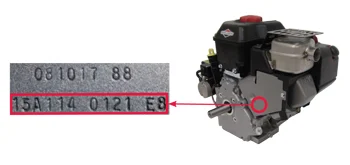

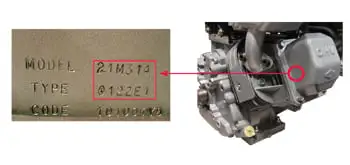

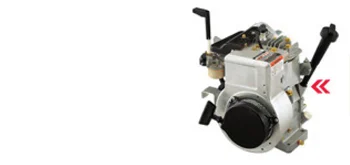

Lumilingot (Snow Blower Engine) – Briggs & Stratton moottorin varaosat

Sijainti: moottorin suojakopan tai käynnistimen läheisyydessä olevasta moottorin rungon kohdasta.

---

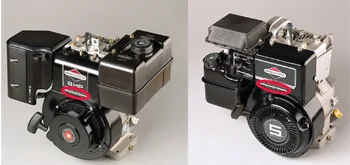

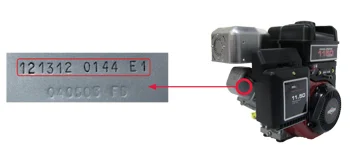

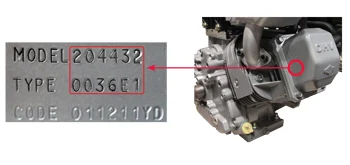

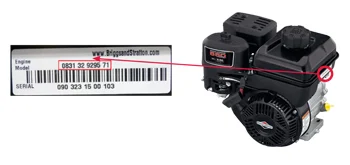

Paikallismoottorit / työmoottorit (Utility Engine) – Briggs & Stratton moottorin varaosat

Sijainti: moottorin rungossa tai suoraan metallipintaan stanssattuna. Tämä koskee esimerkiksi monia yleiskäyttöisiä pienmoottoreita.

---

Laitteen mallinumeron haku – milloin sitä käytetään?

Kun etsit Equipment Parts -osion kautta varaosia itse laitteeseen, käytetään yleensä laitteen omaa mallinumeroa. Se löytyy usein rungosta, kehyksestä, pohjasta tai muusta laitteen osasta. Tuotteen mallinumero on yleensä muodossa:

• XXXXXX-XX (yleiset tuotteet)
• 0XXXX-X (tietyt marine-tuotteet)

Dashes eli väliviivat ovat tärkeitä, ja ne pitää syöttää mukaan oikeaan kohtaan.

---

Mistä löydän Briggs & Stratton -laitteen mallinumeron?

Kun etsit Briggs & Stratton laitteen varaosia varaosahaun Equipment Parts -osion kautta, tarvitset laitteen oman mallinumeron. Tämä löytyy yleensä laitteen tyyppikilvestä, tarrasta, rungosta, pohjasta tai kehyksestä.

Yleisohje: laitteen mallinumero on yleensä muodossa [Model Number] - [Revision Number]. Mallinumero löytyy eri kohdasta riippuen laitetyypistä, joten alta löydät esimerkit yleisimmistä Briggs & Stratton -laitteista.

Esimerkki laitteen tyyppikilvestä

Laitteen varaosia haettaessa syötä mallinumero juuri siinä muodossa kuin se näkyy tyyppikilvessä. Väliviivat ja muut merkit kannattaa kirjoittaa mukaan täsmälleen oikein.

---

Bensiinikäyttöiset painepesurit (Gas Pressure Washer) – Briggs & Stratton laitteen varaosat

Sijainti: laitteen rungossa tai kehyksessä olevassa tyyppikilvessä. Jos etsit itse painepesurilaitteen osia, käytä laitteen omaa model number -tietoa. Jos taas etsit moottorin osia, käytä moottorin Model- ja Type-tietoja.

Esimerkki tyyppikilvestä:

Model-numero alkaa polttomoottoripainepesureissa aina numerolla 02. Model-numero on 6-merkkinen ja versio kaksinumeroinen.

Sijainti laitteessa:

---

Sähköpainepesurit (Electric Pressure Washer) – Briggs & Stratton laitteen varaosat

Sijainti: laitteen rungossa tai pohjassa olevassa tuotetarrassa. Sähköpainepesurissa haetaan yleensä laitteen osia, ei moottorin osia.

Esimerkki tyyppikilvestä:

Model-numero alkaa painepesureissa aina numerolla 02. Model-numero on 6-merkkinen ja versio kaksinumeroinen.

Sijainti laitteessa:

---

Kannettavat aggregaatit (Portable Generator) – Briggs & Stratton laitteen varaosat

Sijainti: laitteen rungossa olevassa tyyppitarrassa. Jos haet moottorin osia, tarkista lisäksi moottorin oma Model/Type erikseen moottorista.

Esimerkki tyyppikilvestä:

Model-numero alkaa aina numerolla 03. Model-numero on 6-merkkinen ja versio kaksinumeroinen.

Sijainti laitteessa:

---

Invertteriaggregaatit (Inverter Generator) – Briggs & Stratton laitteen varaosat

Sijainti: laitteen kuorissa tai rungossa olevassa tuotetarrassa. Tarkista, haetko laitteen vai moottorin osia.

Esimerkki tyyppikilvestä:

Model-numero alkaa aina numerolla 03. Model-numero on 6-merkkinen ja versio kaksinumeroinen.

Sijainti laitteessa:

---

Kotivaravoimageneraattorit (Home Standby Generator) – Briggs & Stratton laitteen varaosat

Sijainti: laitteen rungossa tai kotelon tyyppikilvessä. Tarvittaessa myös moottorin omat tiedot kannattaa tarkistaa erikseen.

Esimerkki tyyppikilvestä:

Model-numero alkaa aina numerolla 04. Model-numero on 6-merkkinen ja versio kaksinumeroinen.

Sijainti laitteessa:

---

Vesipumput (Water Pumps) – Briggs & Stratton laitteen varaosat

Sijainti: laitteen rungossa olevassa tuotetarrassa. Moottorin osissa tarvitaan lisäksi moottorin oma Model/Type.

Esimerkki tyyppikilvestä:

Model-numero alkaa aina numerolla 02. Model-numero on 6-merkkinen ja versio kaksinumeroinen.

Sijainti laitteessa:

---

Amplifi letkunpuhdistusjärjestelmä (Amplifi Hose Cleaning System) – Briggs & Stratton laitteen varaosat

Sijainti: laitteen rungossa tai tyyppitarrassa olevassa mallitiedossa.

Sijainti laitteessa:

---

Ilmakompressorit (Air Compressors) – Briggs & Stratton laitteen varaosat

Sijainti: laitteen rungossa tai tuotetarrassa. Jos kyse on moottorin osista, tarkista lisäksi moottorin oma Model/Type.

Esimerkki tyyppikilvestä:

Model-numero alkaa aina numerolla 03. Model-numero on 6-merkkinen ja versio kaksinumeroinen.

Sijainti laitteessa:

---

Briggs & Stratton käyttöohjeet ja manuaalit

Briggs & Strattonin käyttöohjeet ja osaluettelot löytyvät erillisestä manuals-hausta:

1. Avaa Briggs & Stratton Manuals
2. Syötä hakukenttään oikea tunnus oikeassa muodossa
3. Moottoreissa käytä tarvittaessa johtonollaa, jos mallin alkuosa on viisinumeroinen
4. Lataa käyttöohje tai illustrated parts list

Voit etsiä manuaaleja sekä moottorin että tuotteen tunnuksella. Moottorin puolella oikea syöttömuoto on esimerkiksi:

• 0XXXXX-XXXX (5-numeroinen malli → etunolla)
• XXXXXX-XXXX
• XXXXXX-XXXX-XX

Tuotteissa käytetään yleensä muotoa:

• XXXXXX-XX

---

Tarvitsetko apua Briggs & Stratton varaosissa?

Keskustele WhatsAppissa

Voit lähettää meille viestin esimerkiksi moottorin Model- ja Type-tiedoilla tai laitteen mallinumerolla, niin autamme oikean varaosan löytämisessä.

Voit myös selata koko Briggs & Stratton valikoimaa: pienkonepiste.fi/briggs-stratton/varaosat
